Устройство считывания счетчиков

СЕ901 RU

ТУ 4229-001-63919543-2012

Устройство предназначено для дистанционного считывания данных по радиоканалу со счетчиков электрической энергии:

СЕ303 Х ХХХ ХR1XZ СЕ831М01.03,
СЕ303 Х ХХХ ХR2XZ СЕ831М02.03,
СЕ301 Х ХХХ ХR1XZ СЕ831М01.03,
СЕ301 Х ХХХ ХR2XZ СЕ831М02.03,
СЕ208,
СЕ201Х S7 14Х JR1XXZ СЕ831М03.03,
СЕ201 S7 14Х JR2XXZ СЕ831М04.03

Снято с производства

Габаритные размеры

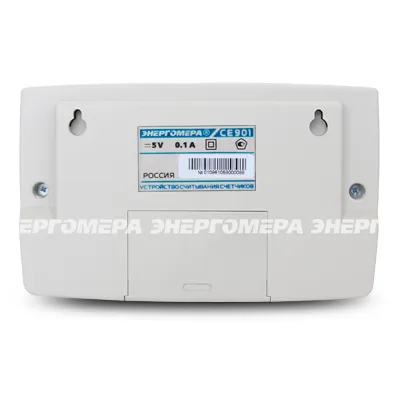

Фотогалерея

Устройство считывания счетчиков

СЕ901 RU

Характеристики надежности

Средний срок службы устройства не менее 30 лет
Средняя наработка на отказ устройства не менее 160000 ч
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска.

Функциональные возможности

Обеспечивает считывание информации со счетчиков электрической энергии через радиоинтерфейс на жидкокристаллический дисплей.
Обеспечивает обмен данными с ПК через USB интерфейс.
Питание устройства осуществляется от внешнего источника постоянного тока – 5 В, подключаемого через разъем мини-USB или от двух элементов питания (типоразмер АА) с номинальным напряжением 1,5 В.
Применение программы обслуживания счетчиков «AdminTools», расположенной на официальном сайте, позволяет задавать в устройстве:
- сетевой адрес и адрес узла счетчика;
- частоту работы радиомодуля.

Показатели	Величины
Частота передачи, МГц	433
Мощность передатчика, мВт	10
Тип модуляции передатчика	GFSK
Ток потребления: в режиме считывания, не более, мА в активном режиме, не более, мА в режиме энергосбережения, не более, мкА в выключенном состоянии, не более, мкА	100 1 70 40
Скорость передачи данных, Кбит/с	1,2 - 57,6
Напряжение питания, В	3,5-5,5
Диапазон рабочих температур, °С	от минус 20 до 55
Габаритные размеры, мм	155х95х38
Масса, не более, кг	0,2

СЕ901 X U - XX

Обозначение счетчика:
01 - СЕ303 X XXX XR1XZ CE831M01.03;
СЕ303 X XXX XR1XZ CE831M02.03;
СЕ301 X XXX XR1XZ CE831M01.03;
СЕ301 X XXX XR1XZ CE831M02.03;
СЕ208;
СЕ201X S7 14XJR1XXZ CT831M03.03;
СЕ201 S7 14XJR1XXZ CT831M04.03.

U - USB–интерфейс для связи с ПК

R – радиоинтерфейс 433 МГц

Документация

Руководство по эксплуатации	PDF 2 Mb
Руководство по эксплуатации (порядок снятия показаний)	PDF 444 Kb
Формуляр	PDF 1 Mb
Декларация о соответствии ЕАЭС	PDF 1 Mb
