Счетчик электроэнергии трехфазный

ЦЭ6804-Ш33

ТУ 4228-033-46146329-2002
Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1.
Новый корпус Ш33 - для установки в шкаф.
Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.
Выпускается с 2007 года.

Снято с производства

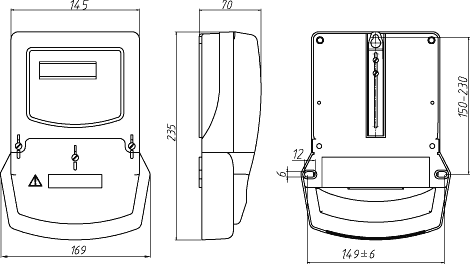

Габаритные размеры

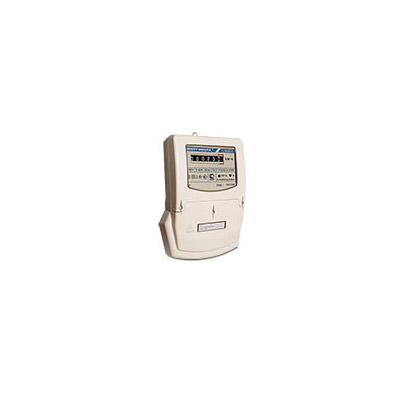

Фотогалерея

Счетчик электроэнергии трехфазный

ЦЭ6804-Ш33

Нормативно-правовое обеспечение

Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003)
Сертифицированы в России и СНГ
Внесены в Госреестр средств измерений России

Характеристики надежности

Средняя наработка на отказ — 160000 часов
Межповерочный интервал — 16 лет
Средний срок службы — 30 лет
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

Малое собственное энергопотребление
Возможность крепления на стандартное посадочное место трехфазного электросчетчика
Световой индикатор работы
Наличие стандартного телеметрического импульсного выхода
Защита от недоучета и хищений электроэнергии
Устойчивость к климатическим, механическим и электромагнитным воздействиям

Показатели	Величины
Класс точности	1
Частота измерительной сети, Гц	50±2,5 (60±3)
Номинальное фазное напряжение*, В: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	220 (380) 57,7 (100)
Номинальная (максимальная) сила тока*, А: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	60; 100 7,5; 10
Стартовый ток (чувствительность):** - для электросчетчиков непосредственного включения, Iб - для электросчетчиков трансформаторного включения, Iном	0,002; 0,0025 0,001; 0,0015
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)	8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А:	0,1
Диапазон рабочих температур, °С	от -40 до 60
Габаритные размеры, мм	169 x 235 x 70
Масса, не более, кг	1,2

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика
** - в зависимости от класса точности

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)

ЦЭ6804	X		X		X		X		X		X		X		X
																		Дополнительные функции: И - индикаторы включенных фаз напряжения и обратного направления фазных токов

																		Тип корпуса: Ш33 - для установки на щиток
																		Тип корпуса: Ш33 - для установки на щиток
																		Тип отсчетного устройства: М - электромеханическое Э - электронное

																		Схема включения: 3ф.4пр. - для трехфазных четырехпроводных счетчиков; 3ф.3пр. - для трехфазных трехпроводных счетчиков

																		Максимальный ток: 7,5А; 10А; 60А; 100А
																		Максимальный ток: 7,5А; 10А; 60А; 100А
																		Номинальный (базовый) ток: 1А; 5А; 10А;
																		Номинальный (базовый) ток: 1А; 5А; 10А;
																		Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных: 57,7В 127В 220В - для четырехпроводных счетчиков; 100В - для трехпроводных счетчиков

																		Класс точности по ГОСТ 52322-2005: 1 - 1
																		Класс точности по ГОСТ 52322-2005: 1 - 1
