Счетчик электроэнергии однофазный микропроцессорный многотарифный

ЦЭ6827М1

ТУ 4228-043-46146329-2004
Измерение и учет электроэнергии по четырем тарифам в двенадцати временных зонах.
— Класс точности: 1,0; 2,0
— Номинальное напряжение: 220В
— Номинальный ток: 5А; 10А
— Телеметрический канал
— Цифровой интерфейс RS485
— Учет мощностей на получасовых интервалах;
— Объединение в единую подсистему до 255 электросчетчиков (посредством интерфейса RS485);
— Сохранение индикации при отсутствии напряжения в сети.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ 30207 (МЭК 1036-90)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ - 160000 часов.
  • Межповерочный интервал - 8 лет.
  • Средний срок службы - 24 года.
  • Гарантийный срок эксплуатации - 3 года.

Функциональные возможности

  • Учет и индикация количества потребленной электроэнергии (нарастающим итогом, суммарно) и раздельно по четырем тарифам.
  • Учет мощностей на получасовых интервалах.
  • Индикация текущего времени и даты.
  • Задание до 12 месячных тарифных программ отдельно для рабочих, субботних и воскресных (праздничных) дней (всего 36 программ).
  • Электросчетчик обеспечивает передачу через интерфейс:
    • количества потребленной электроэнергии нарастающим итогом, на начало текущего и одиннадцати предыдущих месяцев;
    • значений текущей мощности (с усреднением за последний минутный интервал), текущей получасовой мощности, максимумов получасовой мощности за день, месяц и прошлый месяц;
    • до 1488 значений электроэнергии, накопленной за получасовые интервалы;
    • информации о шестнадцати событиях: отключениях измерительной цепи или изменениях параметров, времени и даты (журнал событий);
    • контроль суммы.
  • Индикация действующего тарифа.
  • Автоматическое переключение тарифа.
  • Задание величины суточной коррекции хода часов.
  • Разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время).
  • Сохранность хода часов и всей накопленной информации в течение восьми лет при отсутствии напряжения питания.
  • Защита памяти данных и памяти программ от несанкционированных изменений накопленной информации.

Особенности электросчетчика

  • ЖК - индикатор с широким диапазоном рабочих температур.
  • Технологический запас по точности измерений составляет 50%.
  • Малое собственное энергопотребление.
  • Стандартный телеметрический числоимпульсный выход.
  • Цифровой интерфейс RS485.
  • Световой индикатор работы.
  • Защита от недоучета и хищений электроэнергии.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Показатели Величины
Класс точности* 1,0; 2,0
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное напряжение, В 220
Номинальная (максимальная) сила тока*, А 5 (50); 10 (100)
Порог чувствительности, мА 12,5; 25
Потребляемая мощность параллельной цепи, не более, В*А, (Вт) 6 (1)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,5
Погрешность хода часов, не более, с/сут 1
Диапазон рабочих температур, °С от -40 до 55

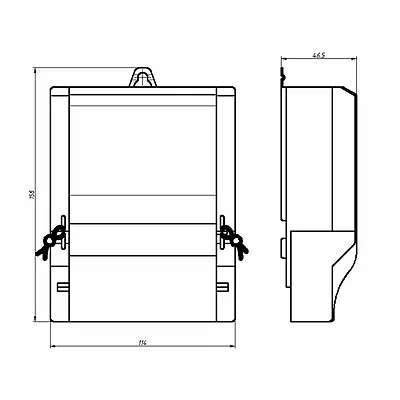

Габаритные размеры, мм 156 x 114 x 46,5
Масса, не более, кг 1,0

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
ЦЭ6827М1 X X X X X X X
П - Наличие дополнительной памяти
Переключение тарифов:
Т - от встроенных часов;
С - внешним сигналом
Тип корпуса:
Ш1 - для установки в шкаф
Тип интерфейса:
1 - RS485
Номинальный и максимальный ток:
5-50 А;
10-100 А
Номинальное фазное напряжение:
220 В
Класс точности по ГОСТ 30207-94:
1,0;
2,0

Документация

Описание типаPDF 584 Kb
ПаспортPDF 465 Kb

Программное обеспечение

MT Tools ProfessionalZIP 5 Mb
