Счётчик электрической энергии однофазный

CE200-S8

ТУ 4228-056-22136119-2006
Однофазный 2-х элементный электросчетчик серии «СЕ».
Устанавливается на щиток.
Предназначен для измерения активной энергии в однофазных цепях переменного тока.
Максимальная защита от манипуляций с подключением. Максимальная защита от воздействия постоянного и переменного магнитного поля.

Снято с производства

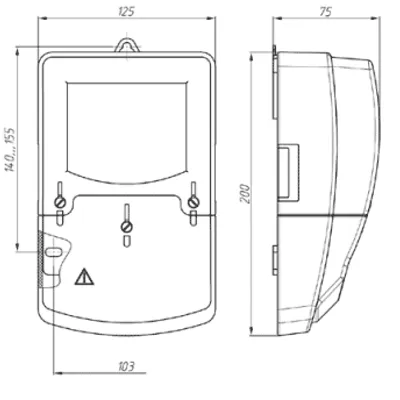

Габаритные размеры

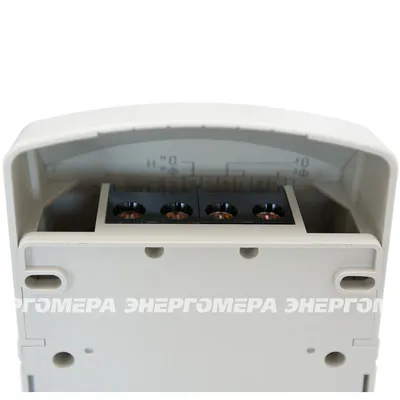

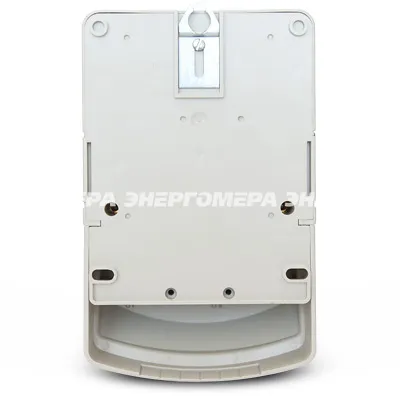

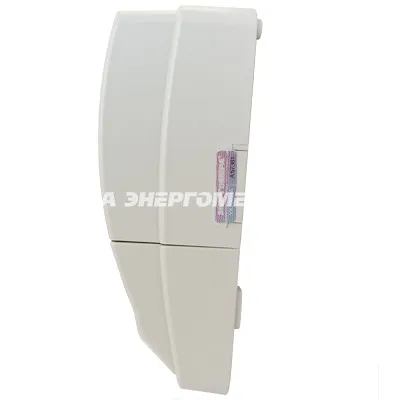

Фотогалерея

Счётчик электрической энергии однофазный

CE200-S8

Нормативно-правовое обеспечение

Соответствует ГОСТ 31818.11-2012 (IEC 62058-11-2012).
Соответствует ГОСТ 31819.21-2012 (IEC 62058-21-2012).
Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

Средняя наработка на отказ — 160 000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

Повышенная защита от хищений.
Два измерительных элемента.
Малое собственное энергопотребление.
Наличие стандартного и оптического телеметрического выхода.
Световой индикатор работы.
Cветовой индикатор неравенства токов в фазной и нулевой цепи.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Максимальная защита от воздействия постоянного и переменного магнитного поля.

Показатели	Величины
Класс точности	1
Число тарифов	1
Частота измерительной сети, Гц	50±2,5
Номинальное напряжение, В	220
Базовый (максимальный) ток, А	5 (60); 10 (100)
Стартовый ток (чувствительность), мА	20; 40
Потребляемая мощность параллельной цепи, не более, В*А (Вт)	9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч	1600; 3200
Диапазон рабочих температур: с механическим отсчетным устройством, °С	от минус 40 до плюс 70
Диапазон рабочих температур: с электронным отсчетным устройством, °С	от минус 30 до плюс 70
Габаритные размеры, не более, мм	200 х 125 х 75

СЕ200 S8 X X X X

Тип отсчетного механизма:
М7 - семиразрядный механический;

Базовый (максимальный) ток:
5 - 5 (60)А;
8 - 10 (100)А

Номинальное напряжение:
4 - 230В

Класс точности:
1 - 1

Тип корпуса:
S8 - для установки в щиток.

Документация

Руководство по эксплуатации	PDF 256 Kb
Формуляр	PDF 1 Mb
Описание типа	PDF 5 Mb
Декларация о соответствии	PDF 949 Kb
Декларация о соответствии ЕАЭС	PDF 952 Kb
Сертификат о признании утверждения типа средств измерений (Республика Грузия)	PDF 983 Kb
Свидетельство о признании утверждения типа средств измерений (Республика Украина)	PDF 357 Kb
