Счетчик электроэнергии трехфазный

ЦЭ6803В/1-Р31

Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1.
Корпус R31 - для крепления на рейке ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку.
Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

Снято с производства

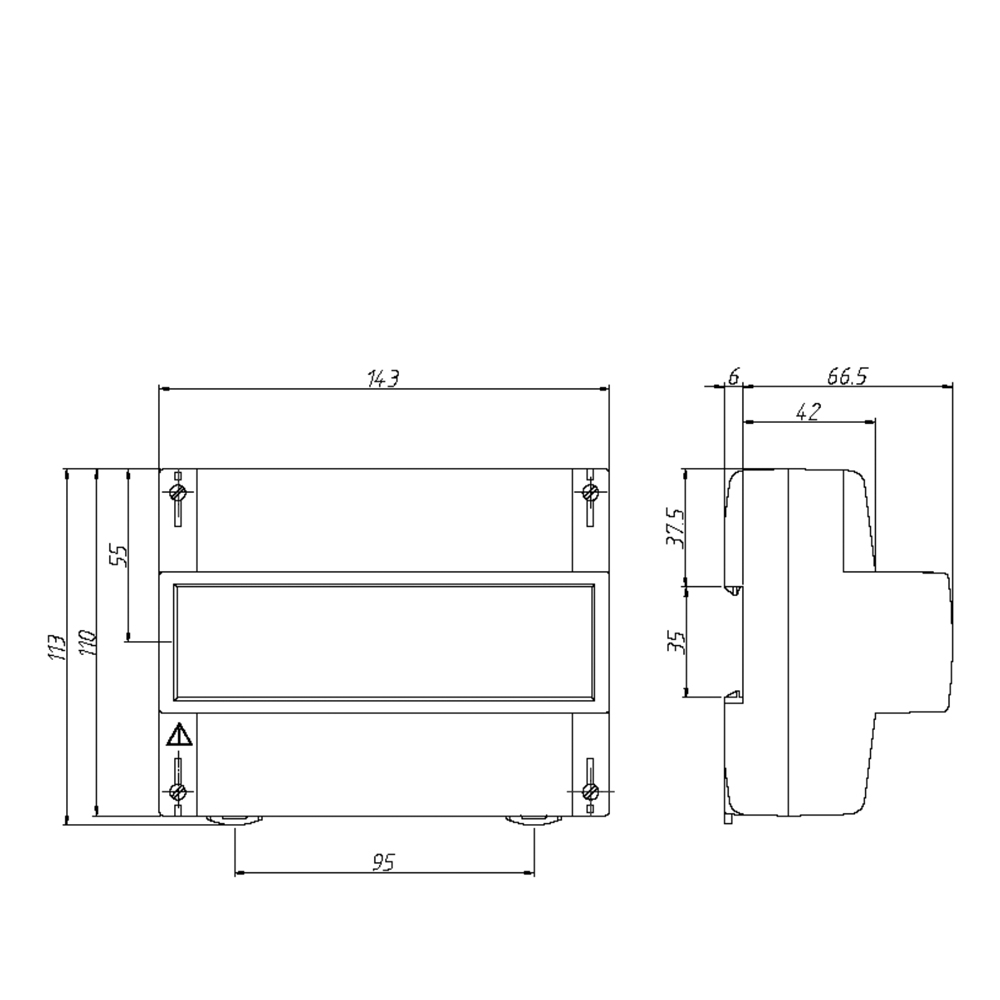

Габаритные размеры

Фотогалерея

Счетчик электроэнергии трехфазный

ЦЭ6803В/1-Р31

Нормативно-правовое обеспечение

Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003)
Сертифицированы в России и СНГ
Внесены в Госреестр средств измерений России

Характеристики надежности

Средняя наработка на отказ — 160000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

Погрешность счетчика ЦЭ6803В/1 нормируется от 1% номинального значения тока нагрузки
Высокая чувствительность по току нагрузки
Устойчивость к климатическим, механическим и электромагнитным воздействиям
Малое собственное энергопотребление
Стандартный телеметрический импульсный выход
Световой индикатор работы
Возможность универсального крепления счетчика ЦЭ6803В/1 на рейку TH-35
Защита от недоучета и хищений электроэнергии

Показатели	Величины
Класс точности	1
Частота измерительной сети, Гц	50±2,5 (60±3)
Номинальное фазное напряжение*, В: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	220 57,7 (100)
Номинальная (максимальная) сила тока*, А: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	5(60); 10(100) 1(7,5)
Стартовый ток, A:** - для электросчетчиков непосредственного включения, Iб - для электросчетчиков трансформаторного включения, Iном	0,002 0,001
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)	8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А:	0,1
Диапазон рабочих температур, °С	от -40 до 60
Габаритные размеры, мм	110 х 143 х 72,5
Масса, не более, кг	1,2

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика
** - в зависимости от класса точности

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)

ЦЭ6803В/X X X X X X X

Тип корпуса:
Р31 – для установки на рейку;
Ш33 - для установки на щиток.

Тип отсчетного устройства:
М6 - электромеханическое шестиразрядное;
М7 - электромеханическое семиразрядное.

Схемы включения:
3ф.4пр. - для трехфазных четырехпроводных счетчиков;
3ф.3пр. - для трехфазных трехпроводных счетчиков

Номинальный (базовый) и максимальный ток:
1-7,5А; 5-7,5А; 5-50А; 10-100А

Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных:
57,7В; 127В; 220В - для четырехпроводных счетчиков;
100В - для трехпроводных счетчиков

Число тарифов и сигнал включения второго тарифа:
"1Т" – однотарифный счетчик

Класс точности по ГОСТ Р 52322-2005:
1
2

Варианты базовых исполнений

ЦЭ6803В/1 1Т 220В 5-50А 3ф.4пр. М Р31	ЦЭ6803В/1 1Т 220В 5-60А 3ф.4пр. М Р31
ЦЭ6803В/1 1Т 220В 10-100А 3ф.4пр. М Р31	ЦЭ6803В/1 1Т 220В 1-7,5А 3ф.4пр. М Р31
