Счетчик электроэнергии однофазный многотарифный предоплатный

CE205

Измерение активной электрической энергии в однофазных двухпроводных цепях переменного тока и организация многотарифного учета с предварительной оплатой электроэнергии

Снято с производства

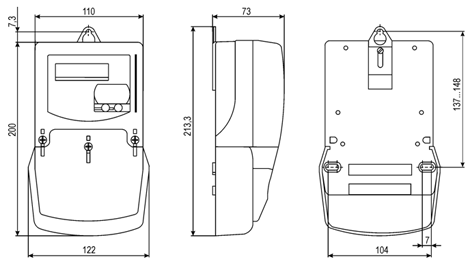

Габаритные размеры

Фотогалерея

Счетчик электроэнергии однофазный многотарифный предоплатный

CE205

Счетчик обеспечивает

Точность хода встроенных часов 0,5 сек/сутки.
Учет по 4 тарифам с учетом в тарифном расписании:
- до 2 временных зон года;
- до 2 таблиц суточного графика тарификации;
- до 12 временных зон для каждой из таблиц суточного графика тарификации;
- до 50 особых дат.
Длительность хранения информации при отключении питании - не менее 30 лет.
Индикацию данных на ЖК-индикаторе с заданной периодичностью 5с или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
Отключение потребителя по факту превышения установленного лимита по мощности.
Защиту от внешних воздействий:
- при наличии постоянной составляющей в сети;
- при воздействии переменного магнитного поля;
- при воздействии постоянного магнитного поля 500 мТ.

Нормативно-правовое обеспечение

Соответствует ГОСТ Р 52320-2005.
Соответствует ГОСТ Р 52322-2005.
Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

Минимальная наработка на отказ – 220 000 часов.
Средний срок службы - 30 лет.
Межповерочный интервал - 16 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Функциональные возможности

Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной активной энергии раздельно и нарастающим итогом суммарно по четырем тарифам;
- сумму электроэнергии за текущий и 2 предыдущих месяца;
- количество электроэнергии оплаченное в последнем сеансе покупки;
- количество проведенных сеансов покупки электроэнергии.
Счетчик измеряет и показывает:
- текущее значение напряжения;
- текущее значение тока;
- текущее значение мощности нагрузки.
Предусмотрена возможность задания следующих параметров:
- текущее значение времени и даты;
- разрешение перехода на "зимнее", "летнее" время (с заданием даты и времени перехода);
- лимитов по потреблению и мощности.

Особенности электросчетчика

Электронная пломба.
Оптический интерфейс.
Интерфейс RS485.
Встроенный картоприёмник для электронных смарт-карт.
Встроенное реле управления нагрузкой.
Малое собственное энергопотребление.
Сигнализация о том, что остаток оплаченной электроэнергии меньше установленного лимита.
Защита памяти данных и памяти программ от несанкционированных изменений.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.

Показатели	Величины
Класс точности	1
Число тарифов	4
Частота измерительной сети, Гц	50±2,5; 60±3
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Стартовый ток, мА	20
Полная (активная) потребляемая мощность параллельной цепи, не более, В*А (Вт)	3 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Диапазон рабочих температур, °С	от минус 40 до плюс 70
Средняя наработка до отказа, ч	220000
Средний срок службы, лет	30
Габаритные размеры, не более, мм	200 х 122 х 73
Масса, не более, кг	1
Степень защиты по ГОСТ 14254-96	IP51

СЕ205 ХX X X X XXXXX

Интерфейсы и дополнительные опции:
А - RS485;
J - Оптопорт;
T - Электронная смарт-карта;
Q - Реле управления нагрузкой;
Z - Наличие многотарифного учета.

Базовый (максимальный) ток:
5 - 5 (60)A

Номинальное напряжение
4 - 230В

Класс точности по ГОСТ Р 52322-2005:
1 - 1

Тип корпуса
S7 - для установки в щиток;
- счетчик с двумя датчиками тока;
.1 - счетчик с одним датчиком тока.
