Счетчик электроэнергии трехфазный

ЦЭ6803В/1-Ш33

Измерение и учет электроэнергии по одному тарифу.
Класс точности: 1
Соответствует ГОСТ Р 52320-2005 и 52322-2005.
Новый корпус Ш33 - для установки в шкаф.
Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.

Снято с производства

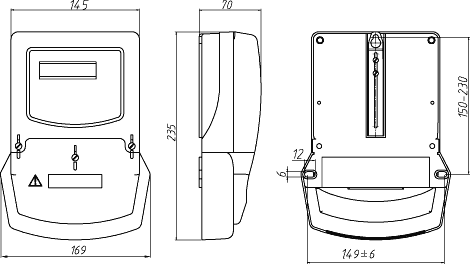

Габаритные размеры

Фотогалерея

Счетчик электроэнергии трехфазный

ЦЭ6803В/1-Ш33

Нормативно-правовое обеспечение

Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

Средняя наработка на отказ — 160000 часов
Межповерочный интервал — 16 лет
Средний срок службы — 30 лет
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

Устойчивость к климатическим, механическим и электромагнитным воздействиям
Малое собственное энергопотребление
Стандартный телеметрический импульсный выход
Световой индикатор работы
Защита от недоучета и хищений электроэнергии

Показатели	Величины
Класс точности	1
Число тарифов	1
Частота измерительной сети, Гц	50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В	3x230;(380)
Базовый ток, А:	1; 5; 10
Максимальная сила тока*, А: - для электросчетчиков непосредственного включения	7,5; 50; 60; 100
Стартовый ток (чувствительность): - для электросчетчиков с базовым током 10 А, А - для электросчетчиков с базовым током 5 А, А	0,04 0,02
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)	9,0(1)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Диапазон рабочих температур, °С	от -40 до 60
Габаритные размеры, мм	169 x 235 x 70
Масса, не более, кг	1

ЦЭ6803В/X X X X X X X

Тип корпуса:
Р31 – для установки на рейку;
Ш33 - для установки на щиток.

Тип отсчетного устройства:
М6 - электромеханическое шестиразрядное;
М7 - электромеханическое семиразрядное.

Схемы включения:
3ф.4пр. - для трехфазных четырехпроводных счетчиков;
3ф.3пр. - для трехфазных трехпроводных счетчиков

Номинальный (базовый) и максимальный ток:
1-7,5А; 5-7,5А; 5-50А; 10-100А

Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных:
57,7В; 127В; 220В - для четырехпроводных счетчиков;
100В - для трехпроводных счетчиков

Число тарифов и сигнал включения второго тарифа:
"1Т" – однотарифный счетчик

Класс точности по ГОСТ Р 52322-2005:
1
2

Варианты базовых исполнений

ЦЭ6803В/1 1Т 220В 5-50А 3ф.4пр. М6 Ш33	ЦЭ6803В/1 1Т 220В 1-7,5А 3ф.4пр. М6 Ш33
ЦЭ6803В/1 1Т 220В 10-100А 3ф.4пр. М6 Ш33
