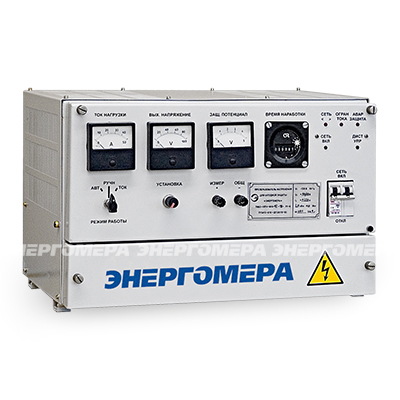

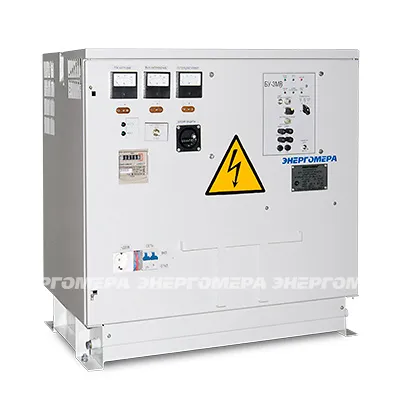

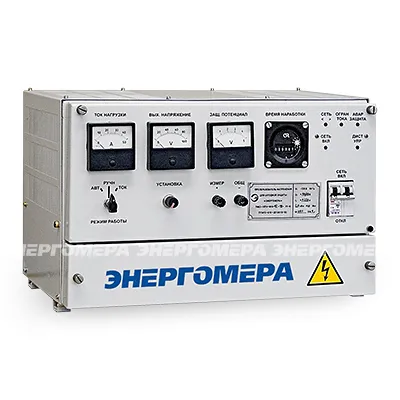

Преобразователь напряжения для катодной защиты с промежуточным преобразованием частоты «ЭНЕРГОМЕРА»
ПНКЗ-ППЧ-М10
ТУ 3415-010-22136119-03
Эффективная защита от электрохимической (почвенной) коррозии подземных металлических сооружений, коммуникаций, трубопроводов, хранилищ нефтепродуктов, опорной арматуры и других аналогичных объектов в условиях коррозионного воздействия почвы, при неблагоприятном воздействии блуждающих токов.
Преобразователи встраиваемого типа для размещения в укрытиях различных видов и в комплектных электротехнических устройствах
(категория размещения – 2).
Нормативно-правовое обеспечение
- Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие треюования к защите от коррозии» (по большинству показателей).
- Соответствуют ГОСТ 9.602-2006 «Сооружения подземные. Общие требования к защите от коррозии.»
- Выпускаются по техническим условиям: ТУ 3415-010-22136119-03.
- Сертифицированы:
- сертификат соответствия Госстандарта России РОСС.RU.АЮ11. Н00343, выдан Органом по сертификации «ВНИИГАЗ-СЕРТИФИКАТ».
- сертификат соответствия системы сертификации ГАЗПРОМСЕРТ» ГО 00.RU.1101.Н00003. - Разрешение Ростехнадзора на применение: РРС35-00004.
Типоисполнения
Наименование | Выходной ток, А |
Выходное напряжение, В |
---|---|---|
ПНКЗ-ППЧ-М10-15-24-У2-А | 15 | 24 |
ПНКЗ-ППЧ-М10-25-24-У2-А | 25 | 24 |
ПНКЗ-ППЧ-М10-42-24-У2-А | 42 | 24 |
ПНКЗ-ППЧ-М10-25-48-У2-А | 25 | 48 |
ПНКЗ-ППЧ-М10-32-48-У2-А | 32 | 48 |
ПНКЗ-ППЧ-М10-42-48-У2-А | 42 | 48 |
Область применения
Предприятия нефтяного, газового, химического, энергетического и других промышленных комплексов, располагающих сетью магистральных и немагистральных трубопроводов различного назначения (газопроводов, нефтепроводов, продуктопроводов и т.п.), других подземных металлических коммуникаций и сооружений, в том числе расположенных в зонах электрифицированного рельсового транспорта (железных дорог, трамвайных путей и др.).
Работающего на постоянном токе. Различные организации, имеющие металлические подземные коммуникации и сооружения в почвах с высокой коррозионной активностью.
Конструктивные особенности
- Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды – IP20, по ГОСТ 14254.
- Класс защиты от поражения электрическим током – 1, по ГОСТ 12.2.007.0.
- Соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004.
- Унифицированная конструкция, габаритные и присоединительные размеры корпусов одинаковы для всех исполнений преобразователей по выходной мощности.
- Металлический корпус, обеспечивающий надежную защиту от механических повреждений.
- Порошково-полимерное покрытие светлых тонов, устойчивое к воздействию внешних атмосферных и механических факторов, что значительно повышает коррозионную стойкость корпуса.
- Наличие автоматического выключателя на входе преобразователя.
- Встроенный корректор коэффициента мощности, имеющий cosφ, близкий к единице (cosφ>0,98).
- Возможность подключения к различным системам телемеханики для дистанционного управления и контроля:
- защитного потенциала на сооружении;
- выходного напряжения;
- защитного тока;
- дистанционной установки защитного потенциала (в автоматическом режиме работы);
- дистанционной установки защитного тока (в автоматическом режиме работы);
- дистанционной установки выходного напряжения (в ручном режиме);
- дистанционного прерывания защитного тока;
- дистанционного отключения и включения.
Условия эксплуатации
- диапазон рабочих температур окружающей среды: от - 40°С до +45°С;
- относительная влажность воздуха: до 98% (при температуре +25°С);
- атмосферное давление (86,6 – 106,7)кПа (от 650 до 800 мм. рт. ст.);
- атмосфера типов I, II.
Преобразователи обеспечивают
- Высокую точность поддержания защитного потенциала - до ±0,5% и защитного тока - до ±1% (в автоматическом режиме работы);
- Заданные электрические параметры при изменении напряжения питающей сети от 176В до 242В;
- Плавный выход на установленные значения выходного напряжения и тока нагрузки при включении преобразователя, а также при пропадании и последующем появлении напряжения питающей сети;
- Коэффициент пульсаций тока нагрузки менее 3%;
- Измерение выходного напряжения, тока нагрузки и защитного потенциала встроенными приборами;
- Учет времени наработки преобразователя;
- Ограничение тока нагрузки при перегрузке и коротком замыкании в цепи нагрузки;
- Длительную безаварийную работу в режиме холостого хода, при обрыве кабелей к сооружению или к анодному заземлению;
- Стабильную работу при сбросе и набросе нагрузки;
- Устойчивую работу при изменении сопротивления нагрузки от 0,2 до 5,0 номинального значения (в 25 раз!);
- Возможность оперативного подключения на режим удвоенного номинального напряжения (2 Uном) при половинном токе нагрузки (0,5 Iном);
- Экономичное энергопотребление за счет высоких энергетических показателей;
- Низкий уровень радиопомех, не превышающий значений, установленных
ГОСТ Р 51522-99.
Дополнительные возможности
- Преобразователь обеспечивает возможность непрерывной работы без профилактического обслуживания и ремонта не менее 6 мес.

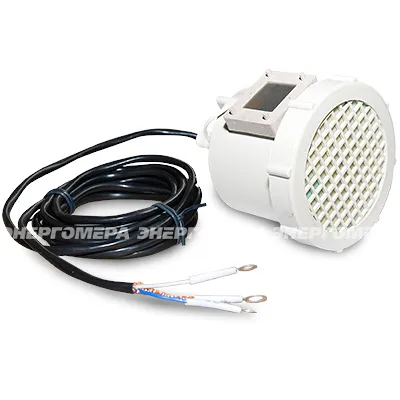

- Поставляется в комплекте с медно-сульфатным электродом сравнения типа "ЭНЕРГОМЕРА" ЭСН-МС2 (ТУ 4218-005-2136119-2000).
Режимы работы
- Автоматическое поддержание защитного потенциала на сооружении на заданном уровне, в пределах от -0,5В до -3,5В (при подключении датчика потенциала, например, медно-сульфатного электрода сравнения);
- Автоматическая стабилизация и поддержание защитного тока сооружения на заданном уровне;
- Ручная установка выходного напряжения;
- Циклическое прерывание тока нагрузки внешним управляющим сигналом от систем телемеханики для измерения поляризационного потенциала на сооружении.
Показатели | Значения параметров для преобразователей |
|||||
---|---|---|---|---|---|---|
Питающая сеть | однофазная, переменного тока | |||||
Напряжение питающей сети, В | 220 (+22/-44) | |||||
Частота питающей сети, Гц | 50±1 | |||||
Номинальная выходная активная мощность, кВт | 0,35 | 0,6 | 1,0 | 1,2 | 1,5 | 2,0 |
Номинальный выходной ток, А в режиме 1 (основном); в режиме 2 (дополнительном) | 15 7,5 |
20 10 |
32 16 |
25 12,5 |
32 16 |
42 21 |
Номинальное выходное напряжение, В в режиме 1 (основном); в режиме 2 (дополнительном) |
24 48 |
30 60 |
30 60 |
48 96 |
48 96 |
48 96 |
Активная потребляемая мощность от питающей сети, не более, кВт |
0,450 |
0,732 |
1,143 |
1,412 |
1,765 |
2,290 |
Полная потребляемая мощность от питающей сети, не более, кВА |
0,459 |
0,747 |
1,166 |
1,440 |
1,800 |
2,337 |
Коэффициент полезного действия, в номинальном режиме, не менее, % |
80 |
82 |
84 |
85 |
87 |
88 |
Коэффициент мощности, в номинальном режиме, не менее |
0,98 | |||||
Диапазон регулирования выходного напряжения, не менее, % |
5-100 | |||||
Диапазон регулирования выходного тока, не менее, % |
5-100 | |||||
Диапазон регулирования уставки защитного потенциала, не менее, В |
0,5-3,5 | |||||
Точность поддержания защитного тока, % | ±1 | |||||
Точность поддержания защитного потенциала, % |
±0,5 | |||||
Масса, не более, кг | 25 | 26 | 28 | 30 | ||

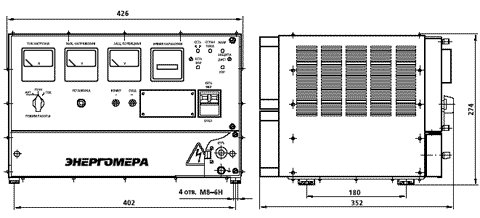

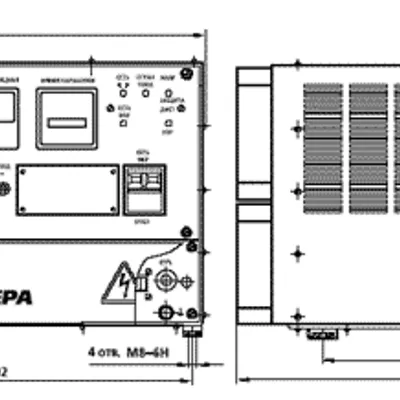

Габаритные размеры (длина х глубина х высота), мм | 426 х 352 х 274 | |||||
Технический ресурс, не менее, ч | 100000 | |||||
Срок службы, лет | 12 |
