Антивандальный климатический телекоммуникационный шкаф, предназначен для размещения и функционирования оборудования связи (базовой станции 3G/4G, источника электропитания ⎓-48В, аккумуляторных батарей, радиорелейного оборудования, кроссового и оптического оборудования) стандарта 19” в количестве 21U, поддержания необходимого температурно-влажностного режима и защиты электрооборудования от негативных воздействий окружающей среды: влаги, пыли, ветра. В шкафу имеется место для размещения 2-х групп фронттерминальных свинцово-кислотных АКБ ёмкостью до 180Ач или литий-ионных АКБ ёмкостью до 100Ач. Шкаф оборудован вводно-распределительной панелью на 2 ввода ~230/400В, опционально может устанавливаться двунаправленный многотарифный счётчик с возможностью интеграции в систему АСКУЭ. Конструкция шкафа обеспечивает степень защиты от влаги и пыли не ниже IP55.
Для обеспечения поддержания требуемых климатических условий шкаф оборудован: приточно-вытяжной вентиляцией и нагревательным элементом.
Конструктивные особенности
- Корпус шкафа состоит из следующих составных частей: корпус, дверь, крыша, цоколь, монтажные профили 19”, отсек аккумуляторных батарей, полка для ноутбука.
- Цельносварной корпус из оцинкованной стали, толщина металла корпуса 1,5мм, защита от сквозной коррозии на срок до 25лет.
- Шкаф имеет антикоррозионную защиту металла в виде фосфатирующей плёнки (раствор Henkel Duridin 3960W)
- Конструкция обеспечивает возможность напольного крепления – в основании цоколя предусмотрено не менее 4 отверстий под анкерные болты.
- Крыша имеет продуваемое пространство 50мм и выдвижной козырёк для защиты от осадков
- Внутренняя термоизоляция шкафа выполнена из фольгированного пенофола толщиной 20мм
- Цоколь имеет высоту 200мм, в цоколе с правой и с левой сторон имеются лючки для доступа к кабелям (опционально цоколь высотой 100 или 250мм).
- Кабельные вводы тип IP68 конфигурация в зависимости от требований заказчика
- Масса шкафа с кондиционером 3кВт – не более 270кг
Параметры и характеристики
- Климатическое типоисполнение – УХЛ1
- Шкаф имеет сувальдный замок с запиранием на 3 стороны, дверь навешивается на внутренние, скрытые петли, в закрытом состоянии имеет силовой элемент защиты от взлома ломом.
- Шкаф оборудован системой вентиляции высокой концентрации водорода H2
- Система питания постоянного тока ⎓-48В Энергомера ESPT-48-E мощностью до 12кВт (BLVD+LLVD1+LLVD2)
- Диапазон входного напряжения для выпрямителей при номинальной мощности ~176÷300В
- УЗИП защиты входных линий классов II+III (Level C+D) Inom=20кА
- Ручной переключатель «Сеть – «0» – ДГУ» (устанавливается в отдельном щите ШУЭ-ВП-Т).
- Интеллектуальный управляющий контроллер системы электропитания Энергомера MKSP-1EE отвечающий самым современным требования потребителей, с возможность мониторинга по протоколу SNMP v. 1/2/2c/3, через модем GSM/3G/4G или модуль Wi-Fi;
- Цвет краски RAL 7035 светло-серый (опционально возможно окраска в любой цвет).
- С любой и боковых сторон шкафа устанавливается внешний щит ШУЭ-ВП-Т в котором предусмотрено место для установки прибора учёта и модема системы АСКУЭ
- ВРУ имеет розетку ~230В подключенную через УЗО 16А с током утечки 30мА
- Вилка ДГУ 3-х полюсная (L+N+PE) или 5-ти полюсная (L1+L2+L3+N+PE)
- Шина заземления на 8 подключений М6.
Компоненты шкафа
- Вводно-распределительное устройство ВРУ
- ЭПУ ⎓-48В
- Светильник ⎓48В
- Датчики
- затопления
- задымления
- открытия двери
- вибрации/удара
- цифровые датчики температуры
- датчик загрязнения фильтра системы ПВВ
Опциональные компоненты
- Модуль расширения ввода/вывода 6 цифровых входов/ 6 цифровых реле
- Модуль поэлементного контроля АКБ 12В
- Модуль Wi-Fi
- Модем GSM/3G/4G
| Показатели | Величины |
| Шкаф | |
| Габаритные размеры Ш х Г х В | В соответствии с таблицей типоисполнений |
| Масса шкафа без оборудования | В соответствии с таблицей типоисполнений |
| Толщина наружного стального листа | 2мм |
| Климатическое типоисполнение | УХЛ1, У1 |
| Диапазон рабочих температур | -40 ÷ +45°C |
| Степень защиты | IP55 |
| Количество юнитов для оборудования | В соответствии с таблицей типоисполнений |
| Коэффициент теплопроводности утеплителя λ | не менее 0.039 Вт/(м2·K) |
| Класс горючести утеплителя | Г1 |
| Расстояние от лицевых панелей до двери | не менее 100мм |
| Проветриваемое пространство под крышей | 50мм |
| Светодиодный светильник ⎓48В | Да |
| Высота цоколя | 200мм (опционально 100, 250мм) |
| Цвет покрытия корпуса | RAL7035 |
| ВРУ | |
| Количество вводов питания | 2 («СЕТЬ» и «ДГУ») |
| Напряжение питания | 3Ф ~400В (по фазно ~230В±10%) 3L+N+PE |
| Вводной АВ | 32А характеристика «С» |
| Вводной АВ ДГУ | 32А характеристика «С» |
| УЗИП входных цепей | II+III (Level C+D) Inom=20кА |
| УЗО | 16А характеристика «С», ток утечки 30мА |
| Сервисная розетка | 1Ф ~230В 16А |
| Блок распределения напряжения на ЭПУ | 3АВ 1п на каждую фазу |
| Счётчик | опционально в щите ШУЭ-ВП-Т |
| Главная шина заземления | Да, 8 подключений под винт М6 |
| Внешний болт заземления | Да, М8 |
| Климатическая система | |
| Диапазон внутренних температур обеспечиваемый СКВ | +5 ÷ +50°C |
| Мощность СКВ |
|
| Уровень шума | не более 55дБ(а) |
| Питание вентиляторов СКВ | ⎓-48В |
| Моторесурс вентиляторов | Не менее 50 000 часов |
| ЭПУ | |
| Мощность ЭПУ | 6, 9, 12 кВт |
| Диапазон входных напряжений питания выпрямителей | ~85÷300В, ⎓ 95÷270В - без снижения мощности на выходе ~176÷300В, ⎓ 190÷270В |
| КПД выпрямителей | > 95,5% |
| Поэлементный контроль АКБ | Да |
| Количество групп АКБ | 2 |
| Контакторы нагрузок | 3 линии (BLVD+LLVD1+LLVD2) |
| Каналы мониторинга/управления | SNMP v. 1/2/2c/3 Wi-Fi GSM/3G/4G Web-интерфейс USB-порт (Host) |
| Входы датчиков аварий | затопления, дверь, пожар, удар, фильтр, влажность, температура |
| Количество цифровых входов | 6 |
| Количество релейных выходов | 8 |
| Менеджер эффективности | Да |
| Распределение нагрузки | |
| Панели высотой 3U | 48 линий нагрузки АВ от 2 до 125А характеристика «С» 10кА Конфигурация уточняется при заказе |
| Модификация |

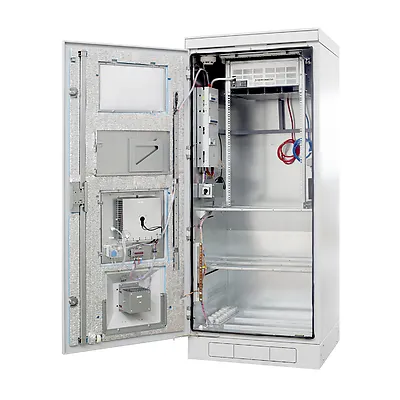

Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-1-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-1-V-19 | Модель | |
| Тип 1 | Тип | |
| У1 | Климатическое типоисполнение | |
| Цоколь | Тип размещения | |
| 12U | Кол-во своб. U 19” | |
| 9(12) кВт | Мощность ЭПУ, кВт (расшир.) | |
| 2х200Ач | Группы АКБ | |
| 830x800x1900 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-1S-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-1S-V-19 | Модель | |
| Тип 1C | Тип | |
| УХЛ1 | Климатическое типоисполнение | |
| Цоколь | Тип размещения | |
| 12U | Кол-во своб. U 19” | |
| 9(12) кВт | Мощность ЭПУ, кВт (расшир.) | |
| 2х200Ач | Группы АКБ | |
| 830x800x1900 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-2-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-2-V-19 | Модель | |
| Тип 2 | Тип | |
| У1 | Климатическое типоисполнение | |
| Цоколь | Тип размещения | |
| 12U | Кол-во своб. U 19” | |
| 9(12) кВт | Мощность ЭПУ, кВт (расшир.) | |
| 2х200Ач | Группы АКБ | |
| 830x800x1900 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-2S-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-2S-V-19 | Модель | |
| Тип 2C | Тип | |
| УХЛ1 | Климатическое типоисполнение | |
| Цоколь | Тип размещения | |
| 12U | Кол-во своб. U 19” | |
| 9(12) кВт | Мощность ЭПУ, кВт (расшир.) | |
| 2х200Ач | Группы АКБ | |
| 830x800x1900 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-3-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-3-V-19 | Модель | |
| Тип 3 | Тип | |
| У1 | Климатическое типоисполнение | |
| Цоколь | Тип размещения | |
| 6U | Кол-во своб. U 19” | |
| 9(12) кВт | Мощность ЭПУ, кВт (расшир.) | |
| 1х200Ач | Группы АКБ | |
| 830x800x1200 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |

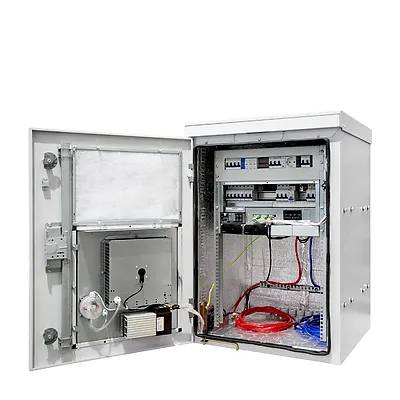

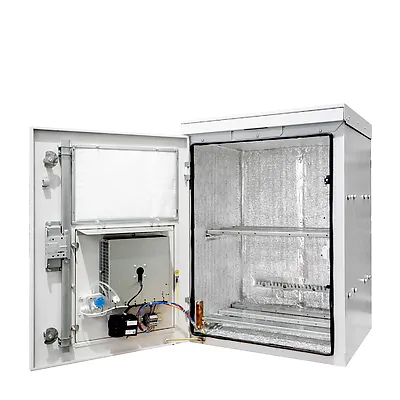

Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-3S-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-3S-V-19 | Модель | |
| Тип 3C | Тип | |
| УХЛ1 | Климатическое типоисполнение | |
| Цоколь | Тип размещения | |
| 6U | Кол-во своб. U 19” | |
| 9(12) кВт | Мощность ЭПУ, кВт (расшир.) | |
| 1х200Ач | Группы АКБ | |
| 830x800x1200 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-5.1-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-3S-V-19 | Модель | |
| Тип 5.1 | Тип | |
| У1 | Климатическое типоисполнение | |
| На опору Ø 400 мм | Тип размещения | |
| 9U | Кол-во своб. U 19” | |
| 9(12) кВт | Мощность ЭПУ, кВт (расшир.) | |
| Нет | Группы АКБ | |
| 650x650x860 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-5.2-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-5.2-V-19 | Модель | |
| Тип 5.2 | Тип | |
| У1 | Климатическое типоисполнение | |
| На опору Ø 400 мм | Тип размещения | |
| Нет | Кол-во своб. U 19” | |
| Нет | Мощность ЭПУ, кВт (расшир.) | |
| 2х100Ач | Группы АКБ | |
| 650x650x860 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-6.1-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-6.1-V-19 | Модель | |
| Тип 6.1 | Тип | |
| У1 | Климатическое типоисполнение | |
| На опору Ø 350 мм | Тип размещения | |
| 4U | Кол-во своб. U 19” | |
| Нет | Мощность ЭПУ, кВт (расшир.) | |
| Нет | Группы АКБ | |
| 350х650х560 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-6.2-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-6.2-V-19 | Модель | |
| Тип 6.2 | Тип | |
| У1 | Климатическое типоисполнение | |
| На опору Ø 350 мм | Тип размещения | |
| Нет | Кол-во своб. U 19” | |
| 2-4 кВт | Мощность ЭПУ, кВт (расшир.) | |
| Нет | Группы АКБ | |
| 350х650х560 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-6.3-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-6.3-V-19 | Модель | |
| Тип 6.3 | Тип | |
| У1 | Климатическое типоисполнение | |
| На опору Ø 350 мм | Тип размещения | |
| Нет | Кол-во своб. U 19” | |
| Нет | Мощность ЭПУ, кВт (расшир.) | |
| 1x65Ач | Группы АКБ | |
| 350х650х560 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-7.1-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-7.1-V-19 | Модель | |
| Тип 7.1 | Тип | |
| У1 | Климатическое типоисполнение | |
| На опору Ø 110 мм | Тип размещения | |
| Нет | Кол-во своб. U 19” | |
| 2кВт | Мощность ЭПУ, кВт (расшир.) | |
| Нет | Группы АКБ | |
| Уточняются при заказе | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-7.2-V-19
Технические характеристики модификации: |
||
| ST-OU-T2-7.2-V-19 | Модель | |
| Тип 7.2 | Тип | |
| У1 | Климатическое типоисполнение | |
| На опору Ø 110 мм | Тип размещения | |
| Нет | Кол-во своб. U 19” | |
| Нет | Мощность ЭПУ, кВт (расшир.) | |
| Li-ION 25-50Ач | Группы АКБ | |
| Уточняются при заказе | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-8.1-V-23
Технические характеристики модификации: |
||
| ST-OU-T2-8.1-V-23 | Модель | |
| Тип 8.1 | Тип | |
| У1 | Климатическое типоисполнение | |
| Цоколь 150мм | Тип размещения | |
| Нет | Кол-во своб. U 19” | |
| Нет | Мощность ЭПУ, кВт (расшир.) | |
| 2 х 100-200Ач | Группы АКБ | |
| 750x830x1000 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-T2-8.2-V-23
Технические характеристики модификации: |
||
| ST-OU-T2-8.2-V-23 | Модель | |
| Тип 8.2 (сейсмостойкий) | Тип | |
| У1 | Климатическое типоисполнение | |
| Цоколь 150мм | Тип размещения | |
| Нет | Кол-во своб. U 19” | |
| Нет | Мощность ЭПУ, кВт (расшир.) | |
| 2 х 100-200Ач | Группы АКБ | |
| 750x830x1000 | Габариты с крышей, мм ШхГхВ без цоколя и кожухов, не более | |
