Установка для поверки счетчиков электрической энергии

СУ203

ТУ 26.51.43-144-63919543-2021 Установки для поверки счетчиков электрической энергии СУ203. Технические условия.

Установки для поверки счетчиков электрической энергии СУ203 предназначены для поверки одно- и трехфазных счетчиков активной электрической энергии, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 классов точности 0,2S или 0,5S и менее точных, в зависимости от исполнения установок, а также одно- и трехфазных счетчиков реактивной электрической энергии, соответствующих ГОСТ 318.19.23-2012, классов точности 0,5.

Где купить?

Фотогалерея

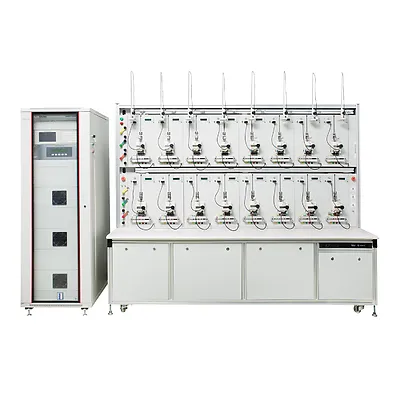

Установка для поверки счетчиков электрической энергии

СУ203

Нормативно-правовое обеспечение

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические требования»;
Сертификат РФ об утверждении типа средств измерений № 86147-22;
Сертификат о признании утверждения типа средств измерений в Кыргызской республике № 3711.

Характеристики надежности

Межповерочный интервал – 2 года;
Гарантийный срок эксплуатации – 12 месяцев со дня ввода поверочной установки в эксплуатацию;
Гарантийный срок хранения – 6 месяцев с момента изготовления.

Особенности исполнения установки на 16 поверочных мест, обеспечивающей поверку одно- и трехфазных счетчиков на шунтах класса точности по активной/реактивной энергии 0,5S/0,5:

отдельное исполнение метрологической установки, в комплект которой входит ПК (ноутбук) и ПО верхнего уровня;
количество одновременно поверяемых электросчетчиков 16;
установка позволяет проводить поверку счетчиков в ручном и автоматическом режимах. При этом, определение погрешностей измерений параметров электрической сети (напряжение, сила тока, углы сдвига фазы, коэффициент мощности, активная/реактивная/полная мощность, частота) полностью автоматизировано для счетчиков производства АО «Энергомера», имеющих возможность обмена информацией по одному из цифровых интерфейсов;
обеспечивается поверка часов, встроенных в счетчики.

Подробные характеристики метрологической установки всех исполнений приведены в описании типа и в руководстве по эксплуатации. Возможные исполнения установки соответствуют структуре условного обозначения, приведенной в описании типа. Комплект поставки установки указан в формуляре.

Показатели*	Величины
Класс точности поверяемых счетчиков активной/реактивной энергии	0,5S/0,5 и менее точные
Диапазон измерений и диапазон устанавливаемых значений напряжения, В: - среднеквадратическое значение фазных напряжений [U] - среднеквадратическое значение междуфазных напряжений [Uмф]	от 30 до 300 от 50 до 500
Пределы допускаемой основной относительной погрешности измерений, %: - среднеквадратическое значение фазных напряжений [U] - среднеквадратическое значение междуфазных напряжений [Uмф]	±0,05 ±0,05
Диапазон измерений и диапазон устанавливаемых значений силы тока, А:	От 0,005 до 120
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы тока [I], %: - в диапазоне от 0,005 до 0,05 А - в диапазоне от 0,05 до 0,25 А - в диапазоне от 0,25 до 120 А	±5,0 ±0,15 ±0,1
Диапазон измерений и диапазон устанавливаемых значений частоты выходных сигналов, Гц	От 45 до 55
Пределы допускаемой абсолютной погрешности измерений частоты выходных сигналов, Гц	±0,01
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус	±0,15
Пределы допускаемой абсолютной погрешности измерений численного значения коэффициентов активной и реактивной мощностей	±0,005
Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с учетом корректирующего коэффициента часов, с/сутки	±0,1
Номинально значение напряжения сети питания, В	3×230/400
Мощность, потребляемая от сети питания, В*А, не более	6000 на фазу
Габаритные размеры, мм, не более - стойка источника испытательных сигналов - стенд установки, содержащей 16 поверочных мест	1920×600×800 1920×2400×600
Масса составных частей установки, кг, не более - стойка источника испытательных сигналов - стенд установки, содержащей 16 поверочных мест	500 600

* - технические характеристики установки на 16 поверочных мест, обеспечивающей поверку одно- и трехфазных счетчиков на шунтах класса точности по активной/реактивной энергии 0,5S/0,5. Подробные характеристики метрологической установки всех исполнений приведены в описании типа и в руководстве по эксплуатации.

СУ203		X		X		X
									Номинальное значение частоты выходных сигналов: 50 - диапазон частот выходных сигналов от 45 до 55 Гц; 60 - диапазон частот выходных сигналов от 55 до 65 Гц.

									Максимальное количество одновременно поверяемых счетчиков: 08 - количество поверочных мест 8; 10 - количество поверочных мест 10; 16 - количество поверочных мест 16; 20 - количество поверочных мест 20.

									Наличие изолирующих трансформаторов тока: ТО - изолирующие трансформаторы тока отсутствуют; ТА - встроенные изолирующие трансформаторы тока входят в состав.

									Условное обозначение типа установок СУ203
									Условное обозначение типа установок СУ203

Документация

Руководство по эксплуатации	PDF 3 Mb
Руководство оператора	PDF 2 Mb
Формуляр	PDF 2 Mb
Описание типа	PDF 948 Kb
Декларация о соответствии ЕАЭС	PDF 518 Kb
Сертификат об утверждении типа средств измерений	PDF 816 Kb
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан)	PDF 2 Mb
