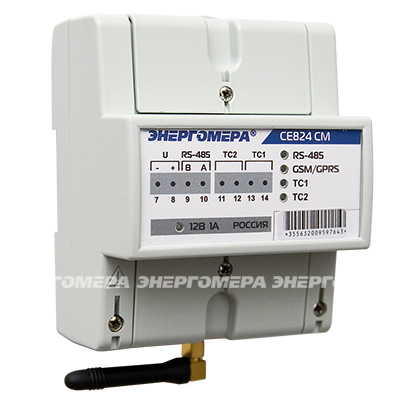

Использование GPRS терминала (СЕ824СМ) является оптимальным решением для построения автоматизированных информационно-измерительных систем (АИИС) учета электроэнергии при организации общедомового учета. Все домовые счетчики (вводные, лифтовые и др.) подключаются к СЕ824СМ.

CE824CM предназначен для приема-передачи данных от счетчиков производства ЭМ «Энергомера» в сети М2М. Данные с одного модуля могут передаваться одновременно в несколько центров сбора данных, например, в сетевую, энергосбытовую организации.

GPRS терминал CE824CM выполняет следующие функции:

• прием данных от счетчиков по информационной шине интерфейса RS-485 и передача их в канал GPRS;
• прием запросов и команд, поступающих от АИИС КУЭ по каналу GPRS и передача их в счетчики;
• контроль двух шлейфов охранной сигнализации и передача их состояния в канал GPRS;
• контроль состояния связи по каналу GPRS и обеспечение перезапуска при обрыве связи с возможностью переключения на резервную SIM-карту.

В случае обрыва связи производится архивирование событий во внутренней памяти CE824CM. Архиватор имеет элементы автономного питания со сроком работы в режиме хранения данных не менее 1 месяца.

В GPRS терминал CE824CM устанавливаются 2 sim-карты различных сотовых операторов, которые формируют GPRS соединение с БД АСКУЭ . Наличие 2х сим-карт обеспечивает резервирование работы системы в случае обрыва соединения по одному из операторов.

Постоянное соединение, поддерживаемое сетью со всеми абонентами по протоколу TCP/IP, гарантирует незамедлительную и подтвержденную доставку информации. Маршрутизаторы производят постоянный контроль канала связи с объектом, при пропадании сети в течение 30 секунд производится нотификация.

Встроенная система безопасности сети – система безопасности сети на базе SSL128bit (HTTPS/PKI) является стандартной функцией. Все данные в канале связи передаются в закодированном виде. Кроме этого, в рамках использования технологии GPRS применяются все схемы кодирования (CS-1 – CS-4) передаваемой информации, доступные для использования в рамках данного стандарта.

Масштабируемость – модульная архитектура M2M позволяет расширять сеть для обслуживания сотен тысяч абонентов. Платформа работает одновременно со всеми абонентами сети.

Отказоустойчивость. Распределенная, с многократным резервированием, система гарантирует постоянную передачу данных. Коммуникационные модули имеют встроенную логику мониторинга работы GSM и GPRS сетей, контроля зависания GPRS сессий. Наличие 2х сим-карт позволяет производить переход на резервный канал связи в «горячем» режиме.

Синхронизация времени в сети производится по абсолютным атомным часам с привлечением GPS. Время синхронизируется на всех устройствах, работающих в сети, с интервалом раз в час.

Питание

Изделие рассчитано на питание от внешнего источника постоянного тока с напряжением в диапазоне от 10,5 В до 27 В. Мощность, потребляемая изделием от источника постоянного тока не должна превышать:

• в дежурном режиме – 1,2 Вт;
• в режиме передачи – 6 Вт (пиковое значение до – 25 Вт).

Интерфейсы

Изделие оснащено следующими интерфейсами:

• RS-232 – для локального конфигурирования и подключения внешних устройств;
• RS-485 – для подключения счетчиков.

Требования по работе в различных климатических условиях

GPRS терминал CE824CM устойчиво работает:

• при температурах окружающего воздуха от минус 30 до плюс 65°С (от 243 до 338К);
• при атмосферном давлении от 84 до 107 кПа ( от 630 до 800 мм.рт.ст.);
• при относительной влажности от 5 до 93% при температуре 25°С (298К).

Характеристики надежности

• Изделие предназначено для круглосуточной работы без постоянного обслуживающего персонала.
• Среднее время наработки на отказ – 70 000 ч.
• Время восстановления работоспособности не должно превышать 5 мин.
• Срок службы изделия составляет не менее 20 лет.
• Изделие осуществляет контроль уровня напряжения питания: при падении напряжения питания ниже 7В происходит сохранение информации о состоянии абонентской радиостанции «Module TC-65» (SIEMENS) (далее – модуля ТС-65), передается сообщение о нарушении питания модуля ТС-65, происходит отключение питания изделия. При восстановлении напряжения питания до 11 В происходит автоматическое включение изделия.
• Изделие осуществляет контроль уровня сигнала GSM (GPRS) и при необходимости переключаться на SIM-карту резервного оператора GSM-сети.
• При возникновении нестандартных программно-аппаратных ситуаций изделие осуществляет автоматическую перезагрузку (инициализацию) модуля ТС-65.

Требования по безопасности

CE824CM обеспечивает полную защиту по цепям питания и управления от импульсных и электромагнитных помех (амплитуда импульсов до 1 кВ, напряжение электростатического разряда до 2 кВ, напряженность электромагнитного поля до 3В/м).

Таким образом, отличительными особенностями данного решения являются:

• Более низкая стоимость точки учета.
• Возможность автоматизированного сбора любых параметров, измеряемых счетчиком.
• Неограниченное количество одновременно опрашиваемых точек учета.
• Гарантированное время доставки информации от счетчика до сервера АСКУЭ не превышает нескольких секунд.
• Возможность организации двустороннего канала связи со счетчиком для передачи команд управления и дистанционного параметрирования.
